虚拟实验

（1）实验内容及重点

● 管理模型的建立  按照指导老师提供的建筑、结构、安装CAD施工图纸建立BIM 管理信息化三维模型；或由指导老师提供BIM设计模型和相关信息，学生转换为BIM管理三维模型。

●图纸会审

  A.图纸问题：在实验建模过程中，发现图纸问题并形成图纸问题报告，掌握图纸会审的目的和方法。

  B.碰撞检测：通过专业BIM软件（如Revit、斯维尔UNIBIM）构建建筑、结构及设备BIM集成模型，实施碰撞检查，发现不同专业之间所发生碰撞和冲突，并生成碰撞检查报告。

  C.管线综合：熟悉各专业管线综合原则，对“硬碰撞”提出设计变更的建议；对“软碰撞”通过管线综合布线达到消除所存在对碰撞和冲突。

  D.净空核查：检查各楼层净空情况，熟悉各专业净空高度及施工作业面要求，发现不符合净空要求的部位，形成净空核查报告。

（2）实验步骤：

步骤一：选择某一实际工程项目，熟悉建筑、结构、安装CAD图纸；

步骤二：使用“软件1  结构识图软件”进行实际工程项目结构部分构件学习；

步骤三：使用“软件2  安装识图软件”进行实际工程项目安装部分构件学习；

步骤三：使用“软件3  斯维尔UNIBIM”和CAD图纸进行实际工程BIM管理软件的建模；

步骤四：使用“软件4  AUTODESK的REVIT”和CAD图纸进行实际工程BIM管理软件的建模；

步骤五：在建模过程中发现图纸错误，并形成图纸错误报告。

步骤六：使用软件3或者软件4的功能，完成实际工程的碰撞检测，发现碰撞点，形成碰撞检测报告。

步骤七：按照管线综合原则，进行综合管线布置和优化，形成新的BIM管理模型。使用碰撞检测功能进行碰撞点的验证。

步骤八：在新的BIM管理模型中进行净空检查，形成检查报告。

（3）实验功能和效果

●  学生可以通过本实验熟悉BIM 管理模型的建立和使用，发现图纸问题，掌握图纸会审的功能、掌握净空核查的方法，在工程实施前发现问题解决问题。

●  学生可以通过本实验熟悉BIM 软件进行各专业碰撞检查，发现碰撞点，撰写碰撞报告。掌握管线综合的原则，协调相关专业对冲突构件进行调整，在BIM模型中实现零碰撞。

●  了解在建设项目实施过程中，专业之间信息数据协同工作的重要性和方法，形成良好的专业协同精神和团队意识。

本实验项目的典型实验效果图如下：

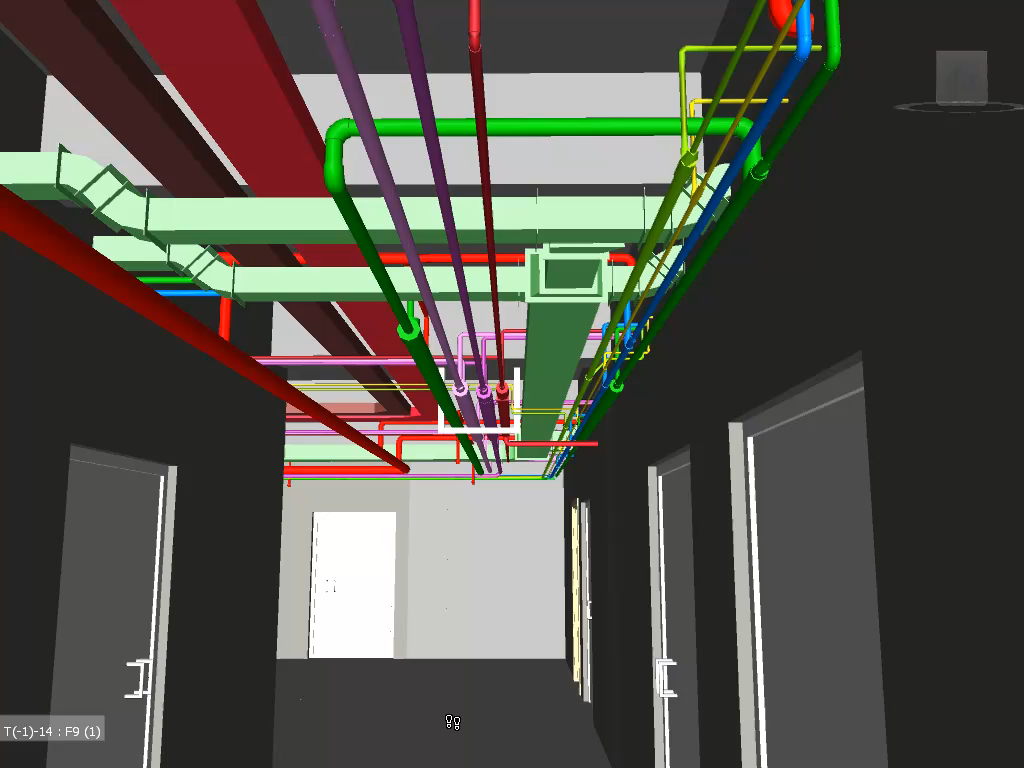

项目管理建模

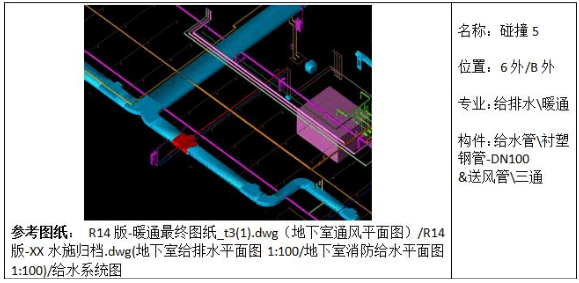

碰撞报告示例

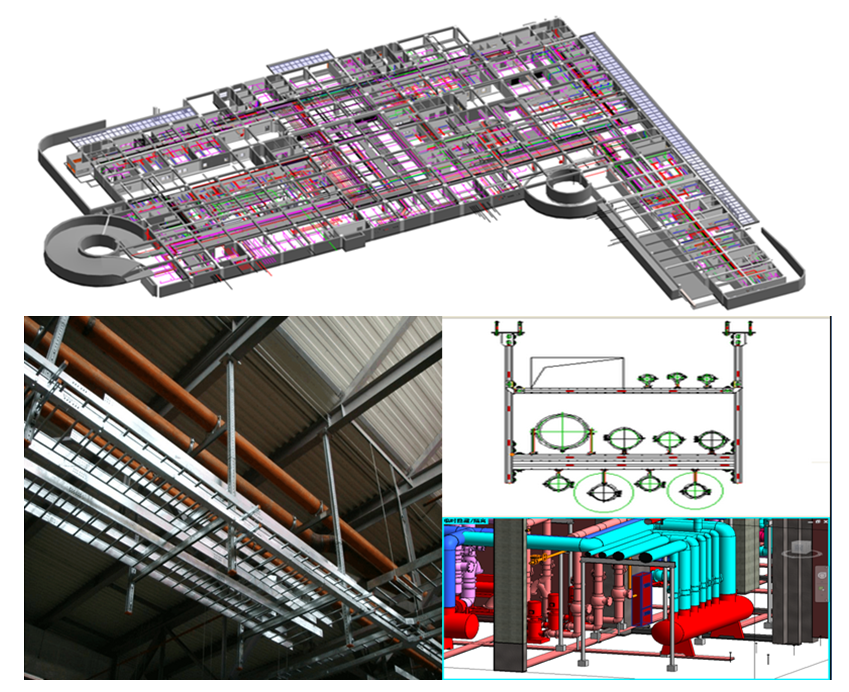

管线综合

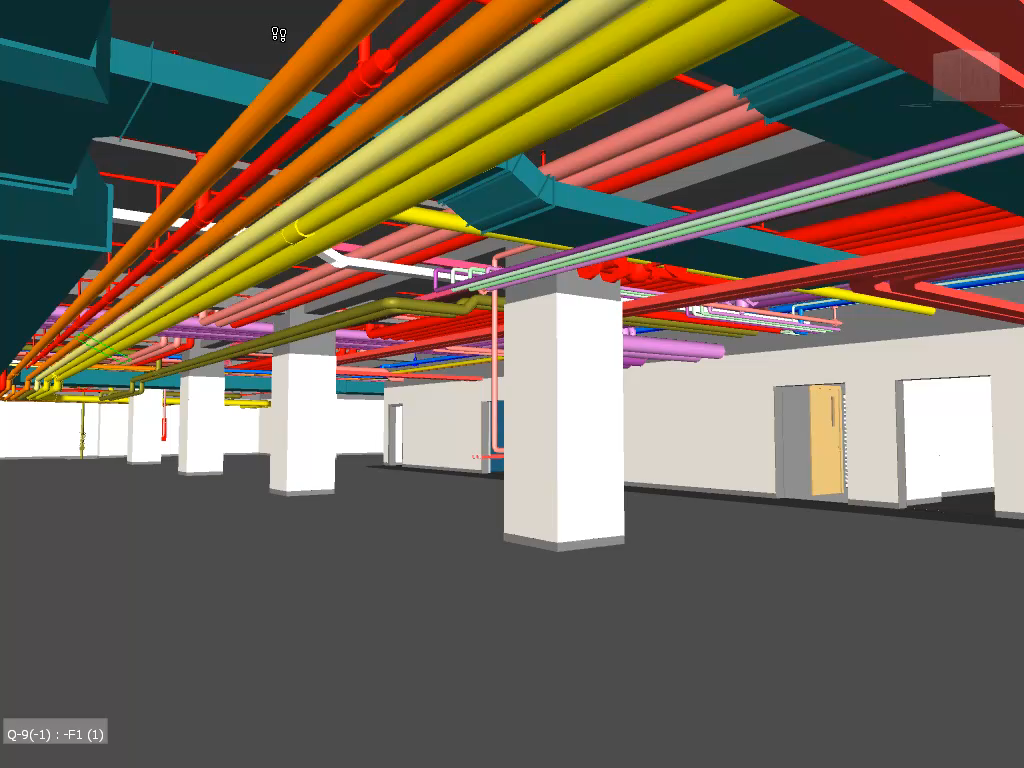

净空核查
